Интегрируемый маркиратор e10-i113S-30, окно 110х60мм, прочерчивание, поршень d=30мм

Промышленная скрайбирующая система e10-i113S-30 от бренда SIC Marking представляет собой высокопроизводительное встраиваемое решение для нанесения нестираемой графической и текстовой информации. Данный комплекс разработан для интеграции в автоматические конвейеры, роботизированные ячейки и сборочные линии машиностроительных, металлургических и автомобильных предприятий. Оборудование осуществляет маркировку методом постоянного давления (прочерчивания), что позволяет создавать качественные, глубокие и легко читаемые надписи, серийные номера, VIN-коды и технические обозначения на заготовках из жестких пластиков и сплавов металлов любой твердости.

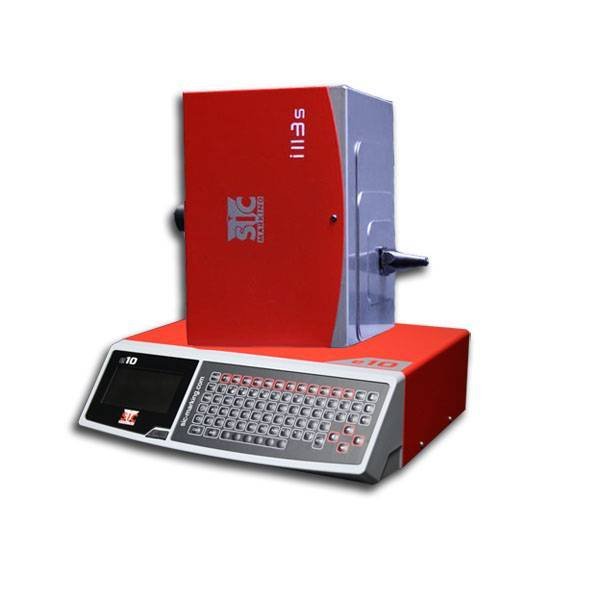

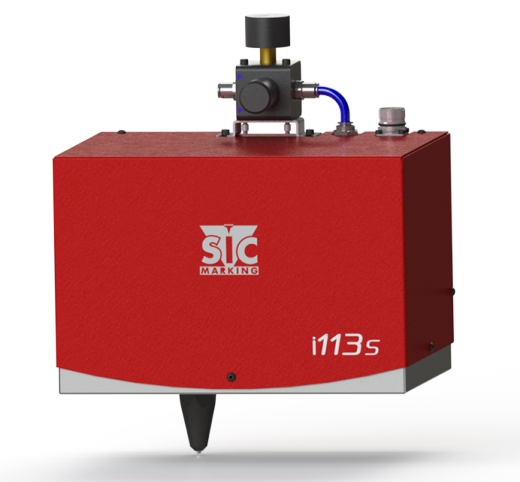

В основе установки лежит жесткая механическая часть в виде маркирующей головы i113S, функционирующая в связке с промышленным микропроцессорным контроллером e10. Конструктивное исполнение всех узлов ориентировано на интенсивную эксплуатацию в многосменном режиме при неблагоприятных внешних факторах, гарантируя превосходную повторяемость каждого символа и точность позиционирования инструмента.

Техническое описание и параметры модели

Базовые характеристики

Встраиваемый скрайбирующий маркиратор e10-i113S-30 (артикул производителя sice10-i113S-30) представляет собой стационарное устройство для интеграции в производственные линии. Метод нанесения информации основан на механическом прочерчивании (скрайбировании), при котором твердосплавное острие непрерывно скользит по поверхности детали. Габариты зоны маркировки составляют 110 x 60 мм, что оптимально для размещения многострочного текста или крупных символов.

Механика и управление

Привод иглы осуществляется посредством пневматической системы. Диаметр встроенного пневмопоршня составляет 30 мм, что обеспечивает необходимое усилие для глубокого внедрения инструмента в металл. Управление всеми процессами берет на себя промышленный контроллер e10. Комплекс предназначен для обработки сталей различных марок, цветных металлов, твердых сплавов и конструкционных пластиков повышенной жесткости.

Главные достоинства скрайбера e10-i113S-30

Акустический комфорт при работе

Метод постоянного давления полностью исключает высокочастотные удары бойка по металлу. Это кардинально снижает шумовую нагрузку в производственном цехе, улучшая общие условия труда персонала на линии и позволяя отказаться от использования дополнительных шумоизоляционных кабин.

Качество получаемого изображения

Твердосплавное острие плавно перемещается по заготовке, формируя сплошную глубокую канавку. Полученный контур не имеет точечной структуры, свойственной традиционному ударно-точечному оборудованию. Нанесенные символы выглядят как непрерывная гравировка высокой четкости.

Стойкость к агрессивным воздействиям

Глубокий след от маркирующей иглы остается полностью разборчивым даже после прохождения деталей через жесткие технологические циклы:

• Химическое гальваническое покрытие
• Нанесение защитных грунтов
• Термическая обработка в печах
• Покраска порошковыми эмалями

Простота интеграции в автоматические линии

Механические крепления корпуса и защищенные интерфейсы связи подготовлены к быстрому монтажу на конвейерные платформы и работе под управлением внешних промышленных систем. Конструкция маркирующей головы позволяет ориентировать ее в любом пространственном положении.

Почему стоит купить оборудование e10-i113S-30

Идеальное соответствие регламентам автопрома

Площадь маркировочного окна 110х60 мм позволяет наносить длинные строки текста, включая стандартный 17-значный VIN-код, в один проход без перемещения маркирующей головы или детали, упрощая рабочий цикл.

Максимальное усилие прижима

Мощный пневматический цилиндр диаметром 30 мм обеспечивает высокое давление на твердосплавный наконечник. Это позволяет продавливать глубокие канавки на необработанном прокате, окалине и литых заготовках с неровной поверхностью.

Экономическая эффективность эксплуатации

Механика серии i113S спроектирована с использованием износостойких направляющих и не содержит расходных элементов, требующих частой замены, что сокращает простои и снижает себестоимость каждой маркировки.

Точная передача векторной графики

Отсутствие люфтов в механических передачах гарантирует абсолютное совпадение нанесенных символов с цифровым макетом, исключая искажение шрифтов и геометрических элементов.

Технологический потенциал и автоматизация

Генерация динамических данных

Встроенное программное обеспечение автоматизирует процесс маркировки, позволяя наносить переменные данные в режиме реального времени. Система способна генерировать:

• Текущую дату и время маркировки
• Номер рабочей смены или бригады
• Порядковый номер детали (инкрементный счетчик)
• Код партии или буквенный код плавки

Индивидуальная настройка режимов

Оператор может изменять скорость перемещения каретки, усилие давления пневматического привода и глубину реза непосредственно в меню контроллера e10, адаптируя систему под физические свойства конкретного металла.

Управление масштабом и плотностью

Поддержка векторных шрифтов различного размера позволяет гибко компоновать текстовые блоки внутри рабочей зоны маркиратора для экономии пространства на шильде или детали.

Связь с ПЛК верхнего уровня

Набор промышленных интерфейсов и дискретных входов/выходов на контроллере e10 позволяет организовать удаленный запуск маркировки, выбор файла задания и передачу сигналов готовности или ошибок обратно в общую сеть управления предприятием.

Протоколы интеграции

Контроллер e10 поддерживает подключение к различным типам промышленных сетей через интерфейсы RS232, RS422, USB, а также опциональные карты Profibus, Profinet и Ethernet/IP, что позволяет встроить маркиратор в информационную среду любого современного производства.
