Портативный маркиратор E-mark, окно 60x25мм, магнитный прижим

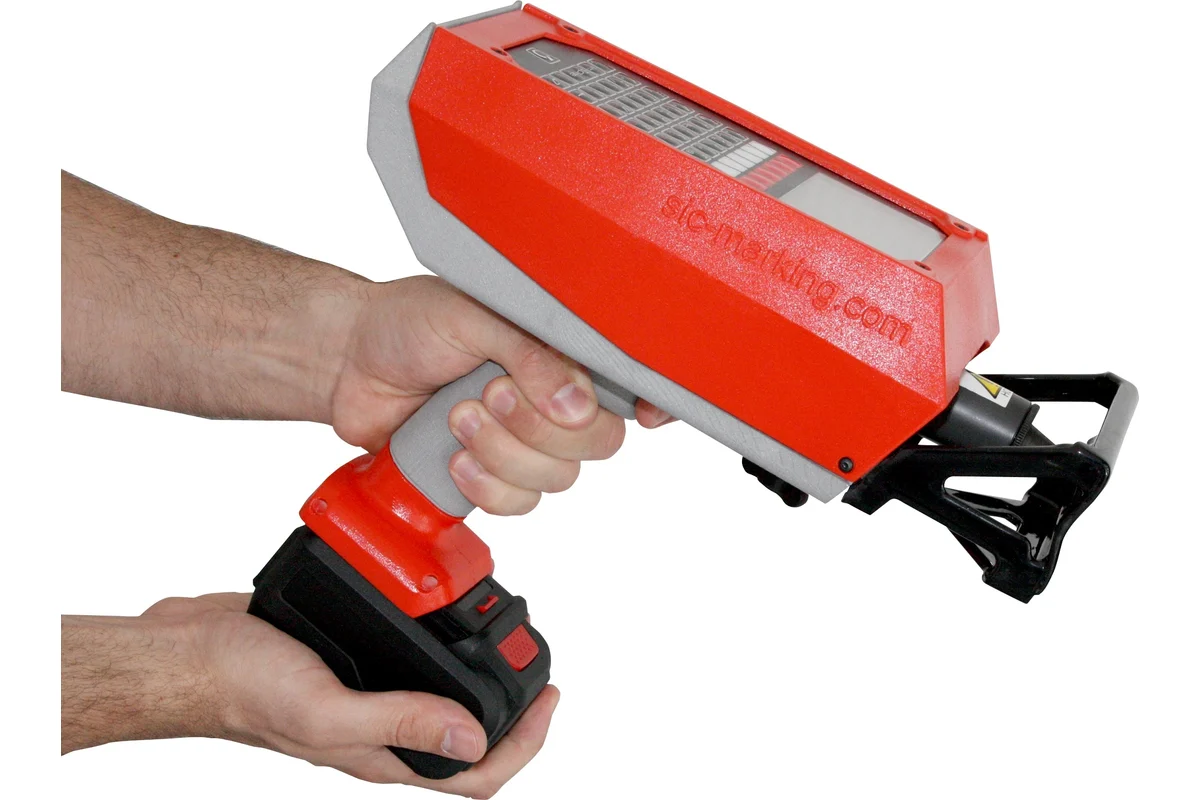

Портативный ударно-точечный маркиратор E-mark представляет собой полностью автономное мобильное решение промышленного класса. Устройство разработано для высокоточной идентификации крупногабаритных деталей, стационарных металлоконструкций, а также заготовок, перемещение которых к стационарным маркировочным постам технически затруднено или нецелесообразно. Объединение маркирующей головки и управляющего контроллера в едином эргономичном корпусе обеспечивает высокую маневренность и надежность оборудования при эксплуатации в сложных производственных, цеховых и полевых условиях. Размер маркировочного окна составляет 60х25 мм.

Где и для чего применяется данное устройство

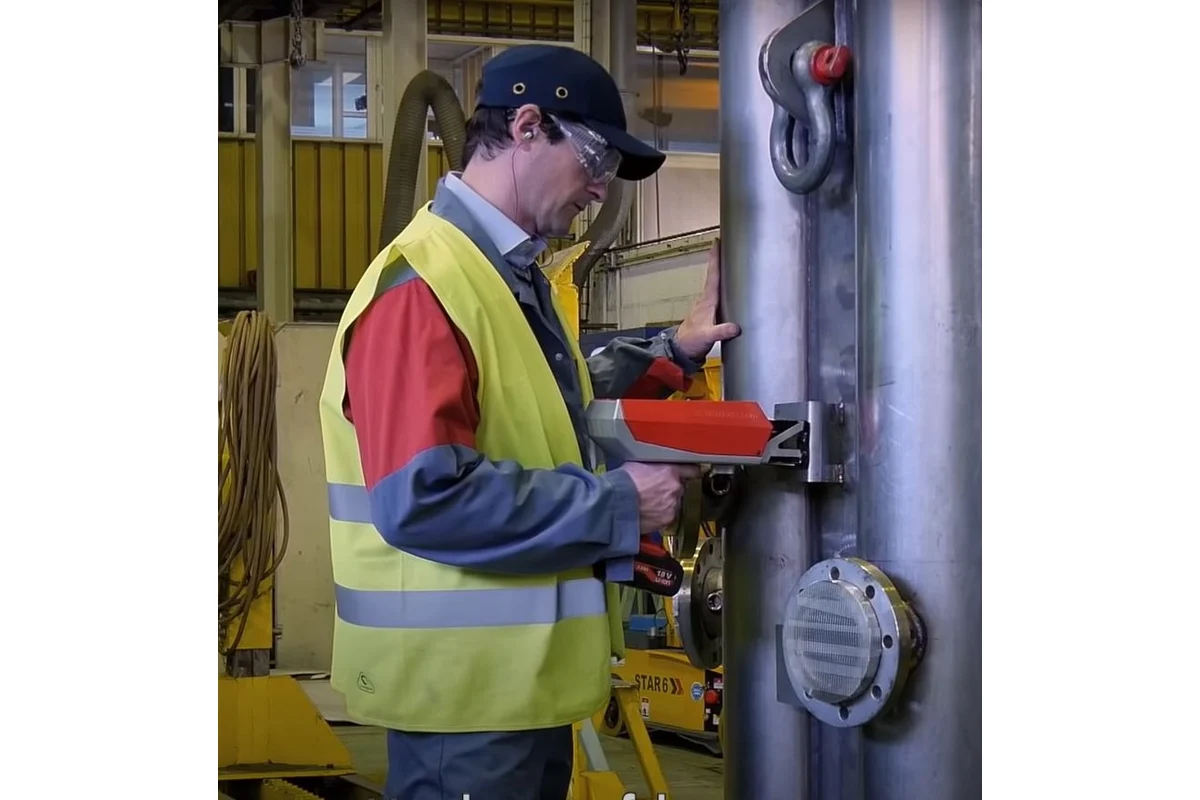

Портативный маркиратор E-mark активно применяется в машиностроении, металлургии, строительной отрасли, нефтегазовом секторе и тяжелой промышленности. С его помощью наносится идентификационная информация на ключевые категории объектов:

• Трубопроводы, фланцы и запорная арматура;
• Несущие строительные металлоконструкции, фермы и швеллеры;
• Тяжелые литые и кованые изделия;
• Рамы, шасси спецтехники и транспортных средств;
• Листовой металл и сортовой прокат.

Параметры и технические свойства

Маркирующий механизм

Рабочая часть устройства спроектирована для работы с жесткими материалами. Предельная твердость обрабатываемой поверхности составляет 62 HRC. При этом максимальная глубина маркировки по стали достигает 0,3 мм, а скорость нанесения знаков составляет 3 символа в секунду при размере маркировочного окна 60х25 мм.

Параметры электроники и контроллера e1

Встроенный контроллер e1 обеспечивает стабильную работу без подключения к внешнему ПК во время непосредственного нанесения информации:

• Объем внутренней памяти: 100 Мб (вмещает до 20 000 файлов конфигурации);
• Количество уровней силы удара: 9 регулируемых режимов;
• Потребляемая мощность устройства: 100 Вт;
• Время автономной работы от одного аккумулятора: до 4 часов;

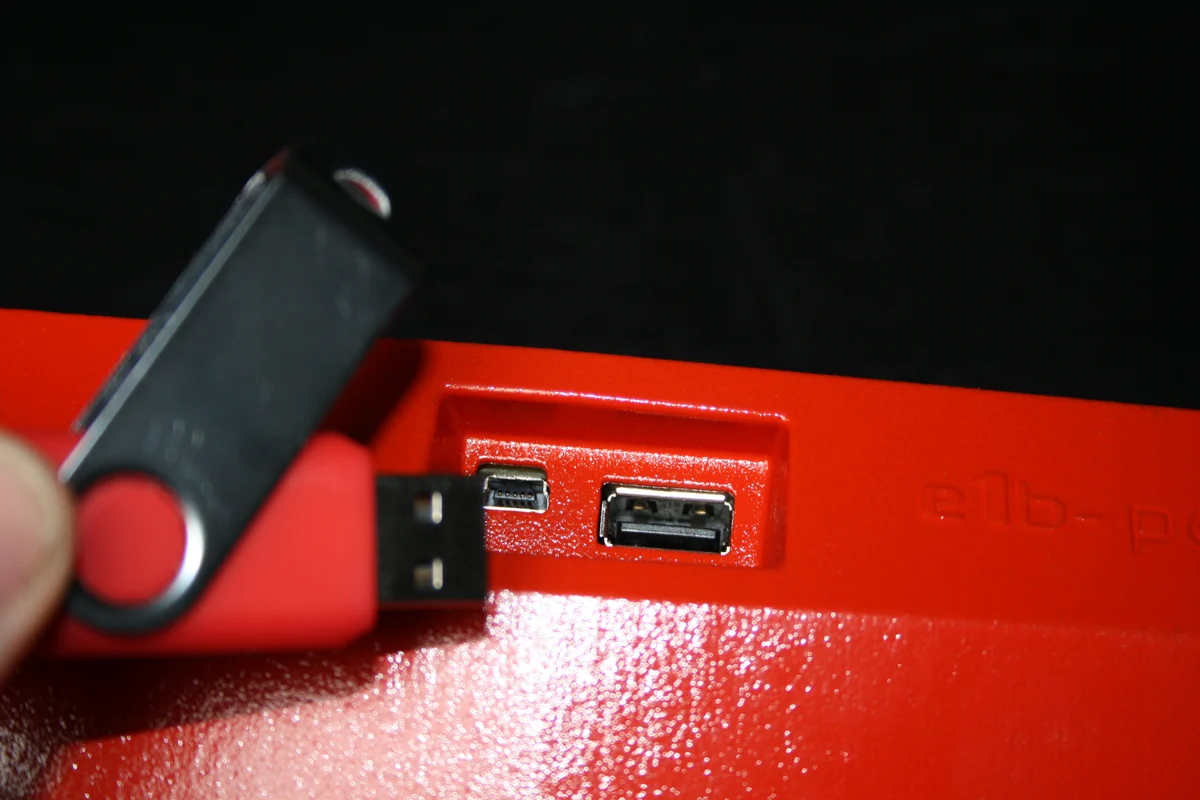

• Интерфейс подключения: USB-порт.

Физические характеристики и габариты

Для удобства подбора оборудования под конкретные производственные задачи производитель предлагает две модификации корпуса:

Базовая версия E-mark имеет массу 3,2 кг при габаритных размерах 288х271х135 мм. Модификация E-mark XL отличается увеличенными габаритами 330х254х270 мм и весом 3,6 кг.

Главные достоинства модели E-mark

Абсолютная автономность

Питание прибора осуществляется от съемного литий-ионного аккумулятора напряжением 18 V. В стандартный комплект поставки включены два аккумулятора, что позволяет оператору организовать непрерывный рабочий процесс: пока одна батарея находится в работе, вторая может заряжаться.

Полная интеграция компонентов

Контроллер управления встроен непосредственно в корпус маркиратора. Отсутствие внешних соединительных кабелей и переносных блоков снижает риск случайных механических повреждений в стесненных условиях и значительно упрощает манипуляции оператора.

Универсальность маркировки и прочность

Устройство поддерживает нанесение буквенно-цифровой информации, товарных знаков, логотипов и двумерных кодов DataMatrix. Ударопрочный пластиковый корпус надежно защищает внутренние механизмы и прецизионную электронику от мелкодисперсной пыли, брызг и вибрационных нагрузок.

Соответствие ГОСТ

В программное обеспечение встроена поддержка специализированного шрифта Пр41 (функциональный аналог ГОСТ 26.008-85). Это позволяет выполнять маркировку изделий в строгом соответствии с требованиями государственных стандартов и технических регламентов РФ.

Почему стоит купить оборудование

Инвестиции в приобретение портативного маркиратора E-mark оправданы несколькими ключевыми факторами:

Во-первых, это долговечность нанесенных данных. Глубокая механическая маркировка остается полностью читаемой даже после последующего нанесения слоев грунтовки, порошковой краски или в условиях абразивного износа детали. Во-вторых, достигается существенное снижение трудозатрат. Малый вес устройства снижает утомляемость оператора при многочасовой смене.

Также важным аргументом выступает экономическая эффективность технологии. В отличие от каплеструйных или лазерных систем, ударно-точечный метод не требует закупки дорогостоящих расходных материалов — чернил, разбавителей, подложек или специализированных этикеток.

Управляющий блок: функции и возможности

Функционал контроллера e1

Управляющий блок предоставляет оператору гибкие инструменты для настройки процесса нанесения информации:

• Многоуровневая регулировка: 9 программируемых уровней силы удара иглы позволяют настроить оптимальную глубину как для мягких цветных металлов, так и для высокопрочных сталей.
• Широкий выбор шрифтов: интегрированная поддержка шрифтов 4x6, Arial, Courier, OCR, OCR-A, OCR_BOLD, Пр3 и Пр41 с регулировкой высоты символов в диапазоне от 1 мм до 60 мм.
• Простой импорт данных: перенос готовых шаблонов, макетов и векторных логотипов осуществляется с персонального компьютера по шине USB с помощью интуитивно понятного программного обеспечения.

Специфика хранения файлов в памяти

Встроенная память объемом 100 Мб разделена на защищенные сектора. Это гарантирует сохранность загруженных шаблонов даже при внезапном критическом разряде аккумуляторной батареи в процессе работы.

Содержимое упаковки

Оборудование поставляется готовым к эксплуатации сразу после распаковки. В стандартный комплект входят:

1. Портативный ударно-точечный маркиратор E-mark;

2. Два съемных литий-ионных аккумулятора (Li-Ion) 18 V;

3. Быстрозарядное устройство;

4. Прочный транспортировочный кейс с демпфирующими ложементами для безопасного хранения и перемещения комплекта.
