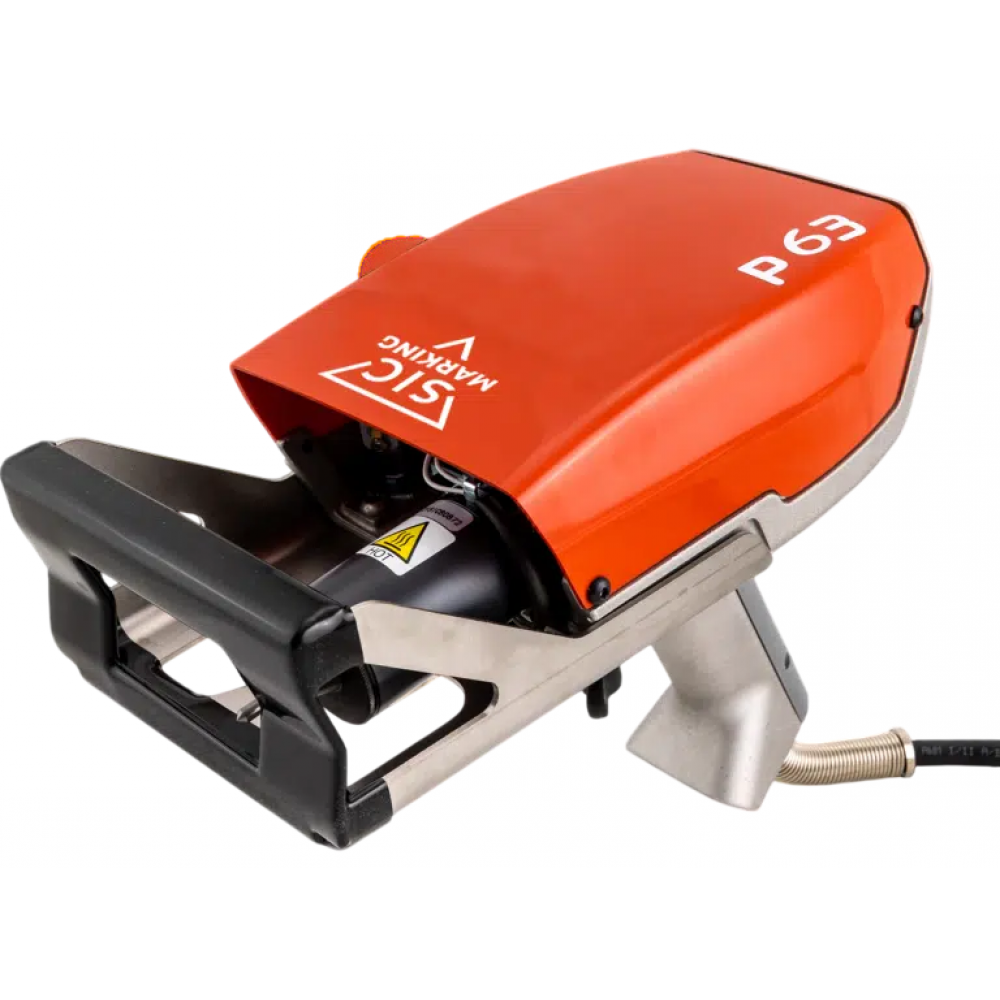

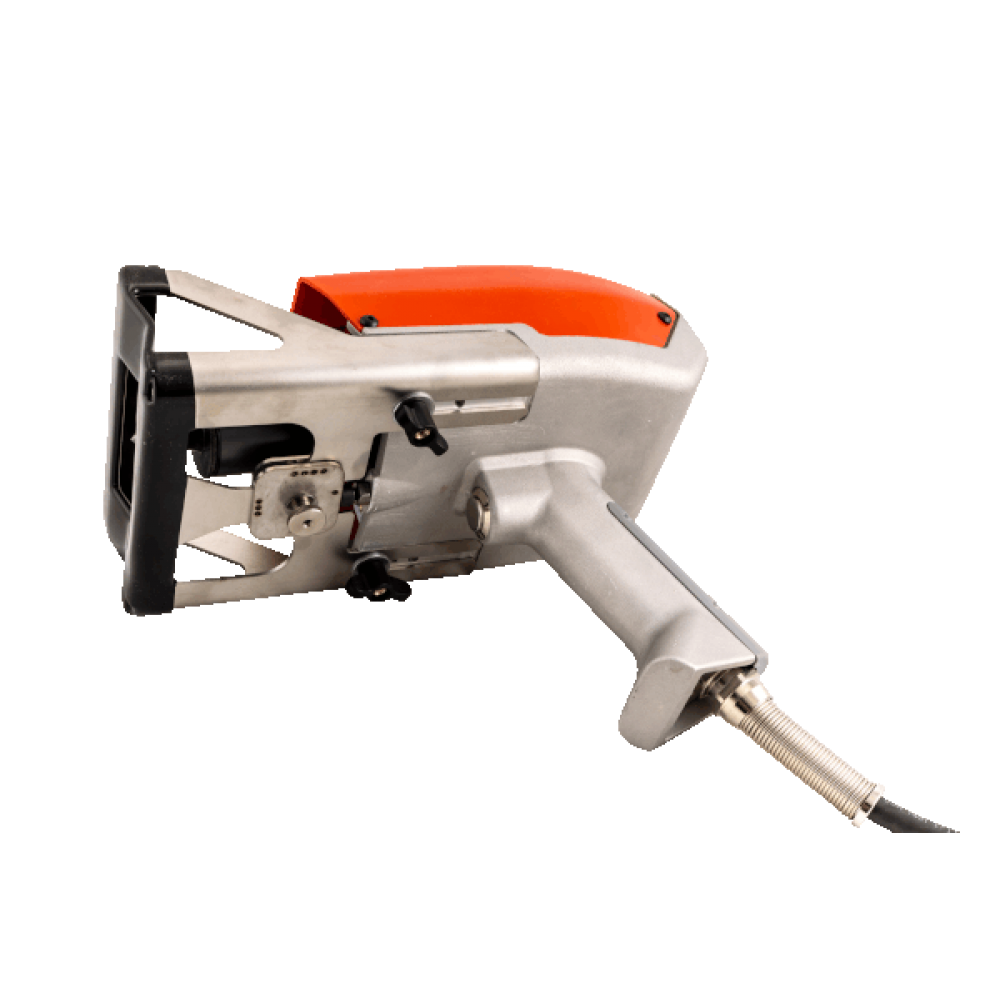

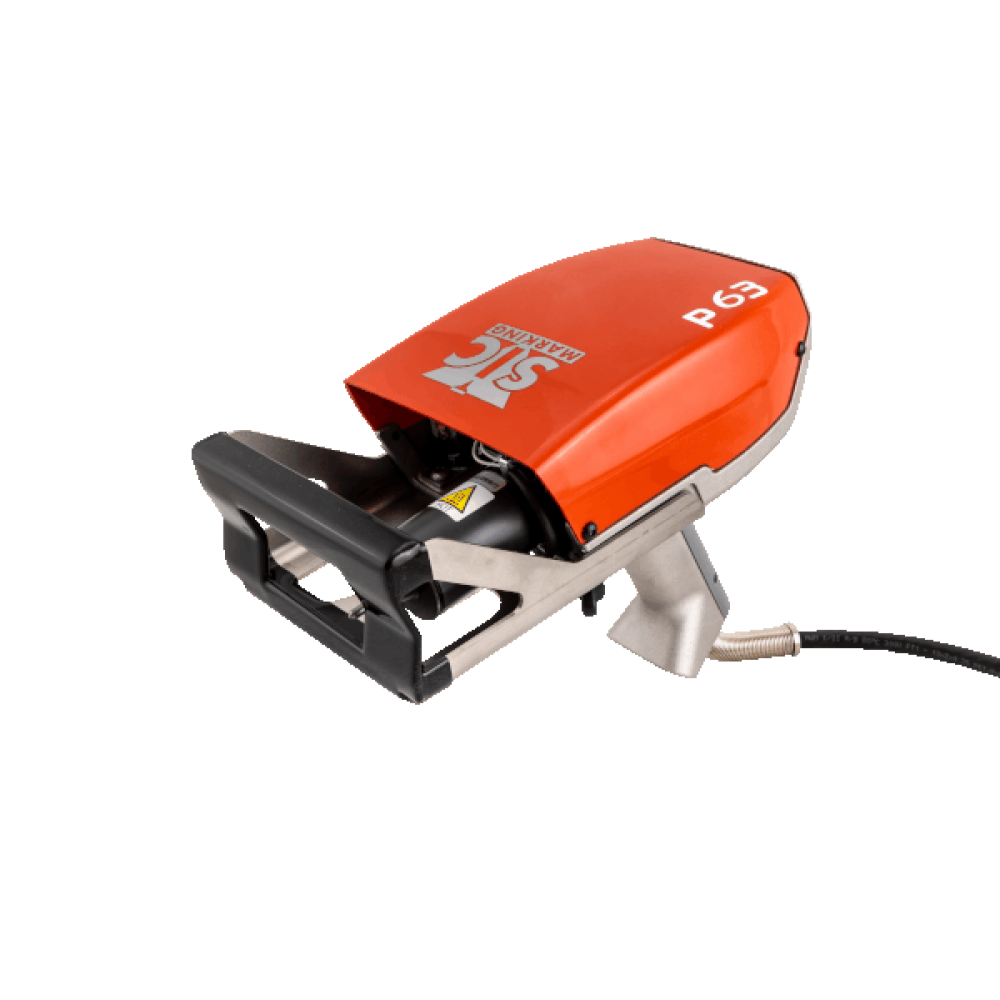

Портативный маркиратор e10D-p63, окно 60х25мм, кабель 7.5м, глубокая маркировка

Портативный промышленный маркиратор ударно-точечного типа Sic e10D-p63 представляет собой специализированное мобильное устройство, разработанное для создания стойкой, глубокой и долговечной идентификационной разметки. Оборудование предназначено для работы с металлическими деталями, заготовками и конструкциями повышенной твердости. Данная переносная система незаменима в жестких эксплуатационных условиях производственных цехов, строительных и трассовых площадок, где использование стационарных маркировочных станков невозможно из-за габаритов обрабатываемых объектов. Конструкция прибора позволяет оперативно наносить серийные номера, буквенно-цифровые коды, технологическую информацию и графические символы на крупногабаритные узлы, металлоконструкции и в труднодоступные зоны деталей.

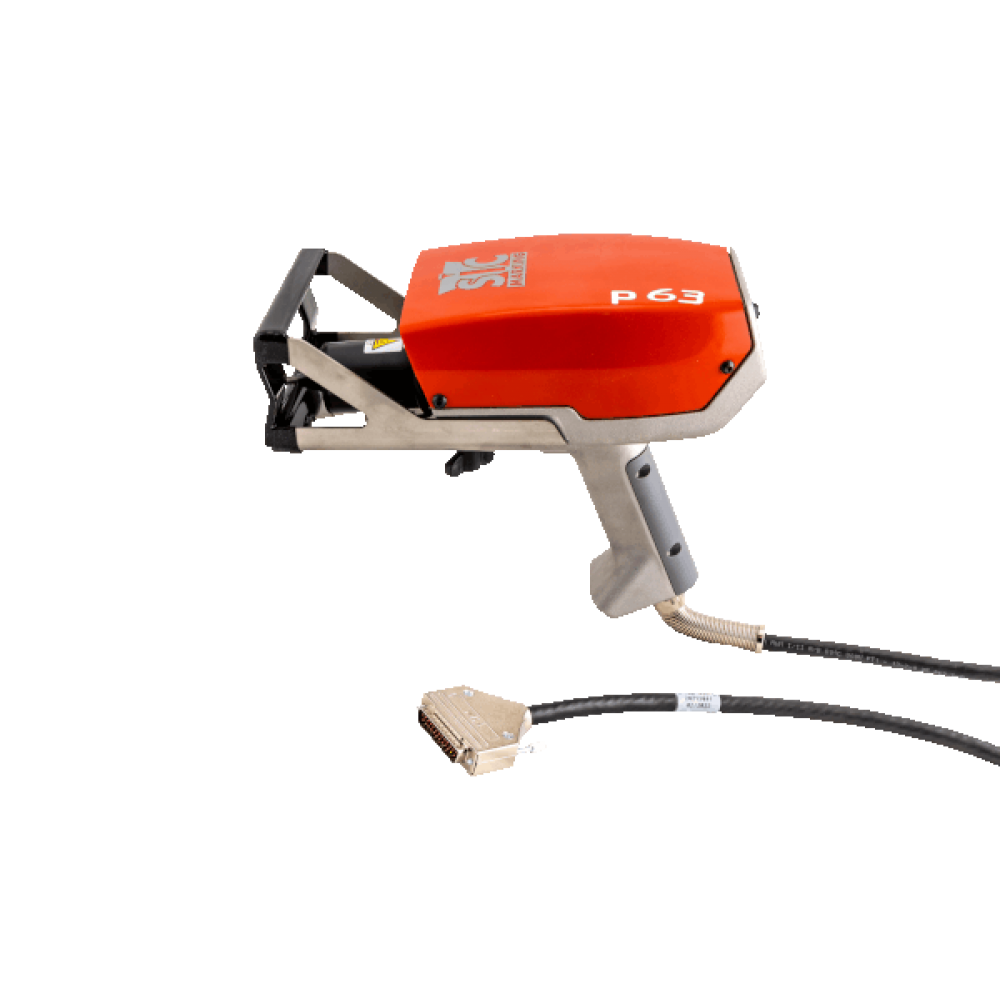

Поставка маркиратора осуществляется в готовом к эксплуатации комплекте, который содержит портативную маркировочную голову p63, промышленный контроллер e10D, соединительный кабель длиной 7,5 метров и стартовый набор вспомогательных аксессуаров. Высокая механическая прочность компонентов и мобильное исполнение делают этот комплекс оптимальным технологическим инструментом для предприятий тяжелого машиностроения, металлургического сектора, строительной индустрии, а также для выездных сервисных и ремонтных бригад.

Почему стоит купить оборудование Sic e10D-p63

Стойкость наносимой информации

Устройство обеспечивает глубину маркировки до 0,5 мм в стандартном исполнении и до 0,9 мм при подключении опционального бустера. Нанесенные символы остаются четкими и легко считываемыми даже после последующего окрашивания, нанесения антикоррозийных грунтов, защитных покрытий или проведения термической обработки изделий.

Высокая мобильность и удобство использования

Вес маркировочной головы составляет 3,2 кг. В сочетании с гибким кабелем длиной 7,5 метров это предоставляет оператору свободу действий при перемещении вокруг габаритных металлических узлов без необходимости транспортировки самих заготовок к стационарному рабочему месту.

Автономность на производственной площадке

Управляющий блок e10D оснащен встроенным модулем памяти, способным хранить более 2000 индивидуальных шаблонов маркировки. Система функционирует как самостоятельное устройство и не требует постоянного сопряжения с персональным компьютером для выполнения повседневных задач.

Интеграция в АСУ ТП и поддержка машинного зрения

Наличие коммуникационных портов позволяет внедрить маркиратор в общую цифровую экосистему предприятия (MES и ERP-системы) для организации мониторинга и автоматического учета готовой продукции. Поддержка специализированных шрифтов семейства OCR гарантирует распознавание маркировки с помощью оптических терминалов сбора данных и систем технического зрения на всех этапах логистики.

Технические параметры и характеристики

Для точной настройки технологического процесса и оценки совместимости оборудования с конкретным типом заготовок используются следующие паспортные данные изделия:

Информационно-технические возможности

Гибкая настройка параметров удара

Электроника поддерживает 9 уровней регулировки энергии удара, что позволяет адаптировать работу маркиратора под тонкостенные детали или сверхтвердые сплавы, предотвращая деформацию заготовок.

Перенос индивидуальной графики

Пользователи могут создавать векторные логотипы, товарные знаки и специальные символы на внешнем ПК и переносить их в память управляющего блока с помощью USB-накопителя.

Масштабируемость и визуальный контроль

Высота наносимых символов программно настраивается в диапазоне от 1 до 99 мм, что позволяет рационально использовать рабочее пространство окна 60 х 25 мм. Интегрированный в контроллер ЖК-дисплей с физическим размером 95 х 54 мм служит для отображения параметров макета, названия активного файла и предварительного просмотра геометрии наносимого кода.

Аппаратное управление и интерфейсы связи

Координация работы маркировочной системы осуществляется промышленным контроллером e10D. Корпус прибора снабжен пылевлагозащищенной мембранной клавиатурой для ввода данных в полевых условиях. Для сопряжения устройства с внешними ПК, промышленными контроллерами и автоматизированными линиями предусмотрены различные интерфейсные решения.

Архитектура портов контроллера e10D

Интерфейсы связи делятся на две категории в зависимости от конфигурации поставки:

• Базовые порты (интегрированы по умолчанию): RS232, RS422, USB
• Дополнительные интерфейсы (доступны под заказ): RS485, Profibus, TCP/IP Ethernet

Спецификация шрифтов и форматы данных

Маркиратор поддерживает работу с широким спектром текстовых и графических форматов:

Доступные начертания шрифтов: 4x6, Arial, Courier, OCR, OCR-A, OCR_BOLD, Comic, Comic_B.

Пределы регулировки высоты знаков: от 1 мм до 99 мм.

Типы кодируемой информации: буквенные символы, цифры, сквозная порядковая нумерация, автоматический календарь (дата и точное время), технологические коды партий, графические изображения и пользовательские логотипы в границах поля разметки 60 х 25 мм.

Рекомендуемые сферы применения

Мобильный маркиратор Sic e10D-p63 эффективно используется для долговечной идентификации продукции в следующих направлениях:

• Маркировка металлопроката, бесшовных и сварных труб, сортового листа и фасонного профиля на открытых складах и базах.
• Нанесение VIN-номеров, кодов кузова, шасси и идентификационных табличек в автомобилестроении и производстве спецтехники.
• Клеймение энергетического оборудования, узлов нефтегазовых магистралей, емкостей и химических реакторов.
• Маркировка крупного литья, поковок, полуфабрикатов и сварных строительных металлоконструкций.
• Нанесение клейм технического контроля (ОТК) на детали машин на промежуточных и финальных стадиях производства.
