Интегрируемый лазерный маркиратор, окно 100х100мм, мощность 20Вт

В современной промышленной индустрии автоматизация процессов идентификации продукции играет ключевую роль. Волоконный лазерный маркиратор Sic Marking i104 EASY представляет собой компактное и высокоадаптивное технологическое решение, созданное для бесшовного встраивания в роботизированные комплексы, автоматические конвейерные линии и станки с ЧПУ. Устройство обеспечивает бесконтактное, высокоточное и нестираемое нанесение информации на детали, функционируя стабильно в сложных производственных условиях при минимальных эксплуатационных затратах.

Конструктивное исполнение модели i104 EASY ориентировано на гибкие сценарии управления: возможна как работа под управлением промышленного персонального компьютера, так и автономный режим (standalone) с полным контролем от контроллера PLC через единственный кабель связи. Такое решение позволяет оперативно внедрить маркировочную систему в общую структуру АСУ ТП предприятия, обеспечивая передачу данных и маркировку изделий в реальном времени с поддержкой полевых шин Profibus, Profinet и Ethernet/IP.

Технические параметры модели

Основные характеристики излучателя

В основе системы лежит волоконный лазер с иттербиевым усилением, генерирующий импульсное излучение на длине волны 1064 нм. Средняя мощность составляет 20 Вт (доступна также версия 30 Вт), пиковая мощность достигает 7 кВт. Этот тип излучателя характеризуется высокой стабильностью параметров и расчетным ресурсом работы источника до 100 000 часов. Оборудование предназначено для интеграции в автоматизированные линии с управлением от внешнего ПК или сигналов PLC.

Оптическая система и рабочая зона

Оптическая схема устройства оптимизирована для точного позиционирования луча:

• Габариты рабочего окна маркировки составляют 100×100 мм (доступны также окна 60×60, 170×170, 220×220 и 300×300 мм)
• Стандартное фокусное расстояние уточняется согласно техническому паспорту и может быть подобрано под конкретную задачу

Весогабаритные показатели

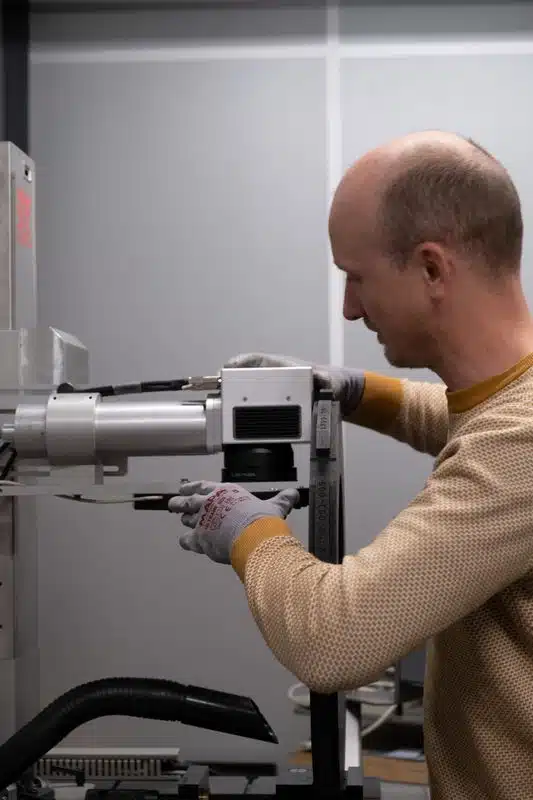

Конструкция разделена на два ключевых блока для удобства монтажа. Масса лазерной головы, закрепляемой на несущих конструкциях или манипуляторах, составляет 5 кг. Управляющий блок, содержащий электронику и источник питания, весит 25 кг. Длина оптоволоконного кабеля между блоками — 3 метра.

Главные достоинства системы

Эффективная мощность излучения

Мощность 20 Вт (с пиковыми значениями до 7 кВт) гарантирует быстрое испарение поверхностного слоя металлов и качественное изменение цвета полимеров. При этом термическое воздействие локализовано, что исключает деформацию структуры заготовки от перегрева.

Оптимизированная эргономика

Вес маркировочной головы снижен до 5 кг, а её сверхкомпактные размеры минимизируют механические нагрузки на роботов-манипуляторов и координатные столы, позволяя встраивать голову в ограниченные ниши существующего оборудования.

Гибкость интеграции

Устройство может работать как с внешним ПК, так и полностью автономно — без компьютера, управляясь напрямую от PLC через стандартные интерфейсы RS-232, Ethernet или опциональные платы Profibus, Profinet, Ethernet/IP. Это значительно упрощает подключение к уже работающим линиям.

Готовность к жестким режимам эксплуатации

Архитектура прибора спроектирована под круглосуточную эксплуатацию в режиме 24/7. Системные компоненты защищены от вибраций и пыли, характерных для промышленных цехов. Охлаждение — только воздушное, без необходимости подвода жидкостей.

Базовый функционал устройства

Универсальность в обработке материалов

Волоконный маркер эффективно работает с широким спектром поверхностей. Он применяется для нанесения информации на:

• Черные металлы и сплавы
• Цветные металлы, включая титан и алюминий
• Нержавеющую сталь
• Твердые индустриальные пластики

Поддерживаемые типы информации

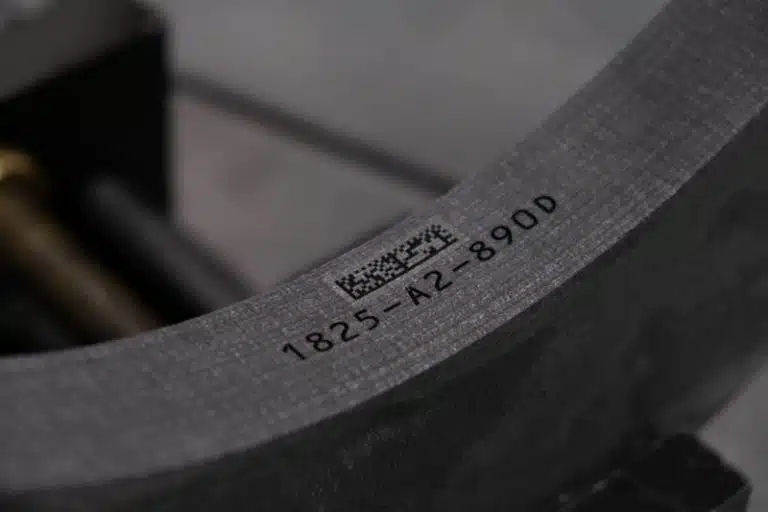

Интегрированное программное обеспечение SIC LASER PC, SIC LASER ADVANCED или SIC FACTORY AUTOMATION позволяет генерировать и наносить буквенно-цифровую переменную информацию, логотипы высокой четкости, линейные штрихкоды, а также двухмерные коды Data Matrix высокой плотности, необходимые для систем сквозного учета.

Синхронизация с конвейером

Устройство поддерживает режим динамической маркировки. Это означает возможность нанесения информации на движущиеся по линии объекты за счет синхронизации работы излучателя с датчиками скорости конвейера и управляющими сигналами PLC.

Почему стоит выбрать лазерный маркиратор Sic Marking i104 EASY

Экономическая эффективность и простота внедрения

Внедрение данной модели в производственный цикл позволяет существенно снизить себестоимость маркировки. Лазерная технология исключает необходимость регулярной закупки дорогостоящих чернил, растворителей и других расходных материалов, требующихся для каплеструйных аналогов. Отсутствие быстроизнашивающихся механических частей сводит к минимуму время вынужденного простоя линии для технического обслуживания.

Сверхкомпактный корпус маркирующей головки и возможность работы без ПК позволяют монтировать её в ограниченные ниши существующего технологического оборудования с минимальными доработками. Прямое сопряжение с PLC через промышленные шины упрощает интеграцию в локальную ИТ-сеть завода, обеспечивая быстрое развертывание системы и быструю окупаемость инвестиций. Специалисты компании готовы провести тесты маркировки на ваших образцах и рекомендовать оптимальную конфигурацию под ваши задачи.
