Интегрируемый лазерный маркиратор повышенной контрастности с функцией 3D-маркировки, окно 100х100мм, мощность 20Вт

Лазерный маркиратор i104 HD 3D (sici104hd3D-20W): MOPA-технология и автоматическая подстройка фокуса для сложных поверхностей

Артикул sici104hd3D-20W представляет собой флагманскую модель встраиваемого лазерного маркиратора SIC Marking i104 HD, дополненную функцией трёхмерной маркировки. Устройство базируется на иттербиевом волоконном MOPA-лазере (Master Oscillator Power Amplifier), который обеспечивает регулировку длительности импульсов от 2 до 200 нс. Это позволяет добиваться максимального контраста на любых материалах — от нержавеющей стали и алюминия до термочувствительных пластиков. Основное отличие данной модификации — опциональная 3D-функция с автоматической коррекцией фокальной плоскости в диапазоне ±40 мм. Маркиратор идеально подходит для нанесения кодов, логотипов и текста на детали со сложным рельефом: уступами, вогнутыми/выпуклыми поверхностями, наклонными плоскостями и переменной высотой.

Ключевые преимущества модели sici104hd3D-20W

• 3D-маркировка без перемещения оси — программная подстройка рабочего расстояния в пределах ±40 мм от номинального фокуса. Сохраняется качество и скорость нанесения, не требуется механическое перемещение лазерной головы или детали.
• MOPA-лазер с импульсами 2–200 нс — высокая контрастность на алюминии (включая анодированный), возможность цветовой маркировки на нержавейке и деликатная обработка пластиков без оплавления.
• Ресурс 100 000 часов — волоконный источник с воздушным охлаждением не требует замены ламп, чернил или игл, работа в 3 смены без потери качества.
• Гибкость интеграции — работает с внешним ПК или в автономном режиме (Standalone) через Profibus, Profinet, Ethernet/IP (опциональные платы). Управление от PLC одной линией связи.

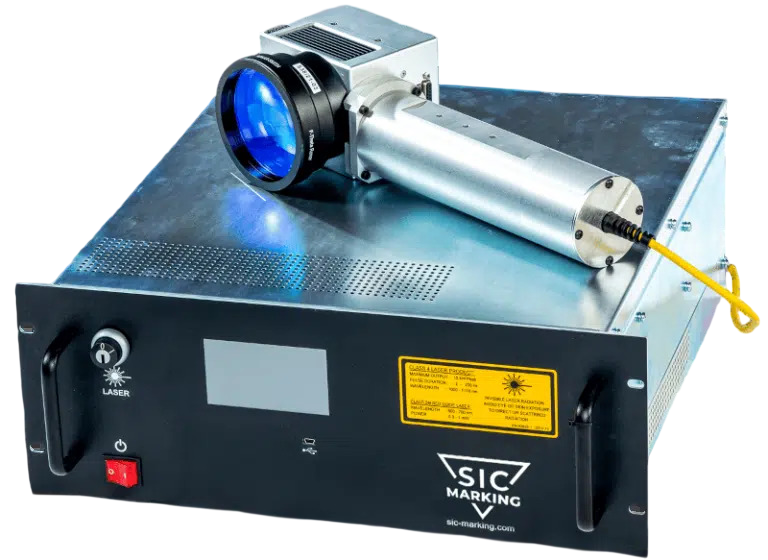

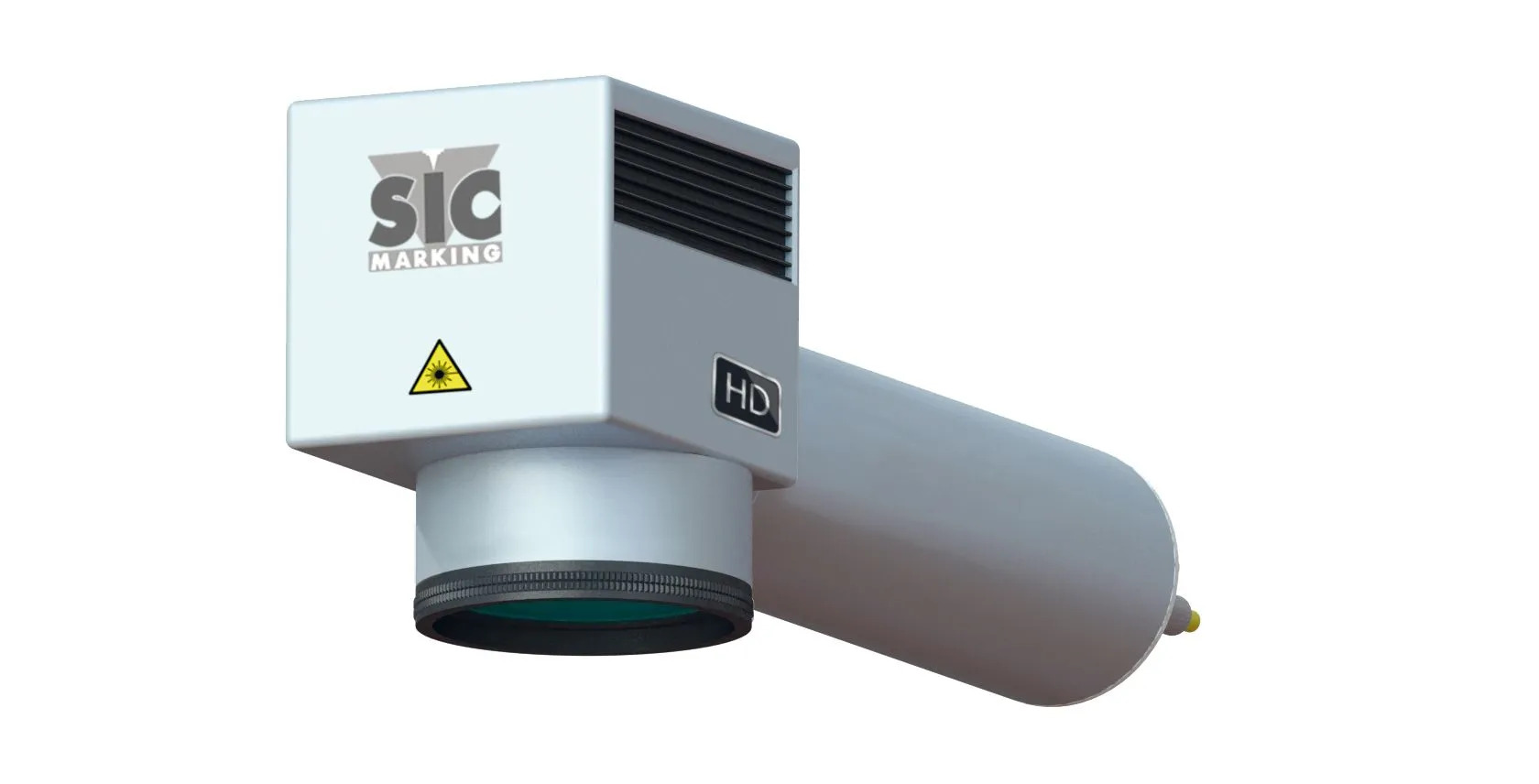

• Компактная головка (5 кг) и малый вес блока управления (25 кг) — лёгкий монтаж в боксы, на подвижные порталы или в ограниченное пространство существующих линий.
• Быстрая окупаемость — отсутствие расходных материалов и низкое энергопотребление снижают себестоимость маркировки до 90% по сравнению с механическими методами.

Технология 3D-маркировки: идеальное решение для деталей с переменной высотой

Стандартные лазерные маркираторы требуют строгого соблюдения фокусного расстояния, что ограничивает их применение на деталях со сложной геометрией. Опциональная 3D-функция в модели sici104hd3D-20W автоматически изменяет положение фокальной плоскости в пределах ±40 мм от номинального значения. Это позволяет наносить чёткие коды и логотипы на ступенчатые валы, изогнутые корпуса, литые детали с уклонами и штампованные изделия с переменной толщиной. Программная подстройка не требует дополнительных осей движения, что сохраняет высокую скорость маркировки и упрощает интеграцию.

Встроенные и дополнительные опции для полного контроля качества

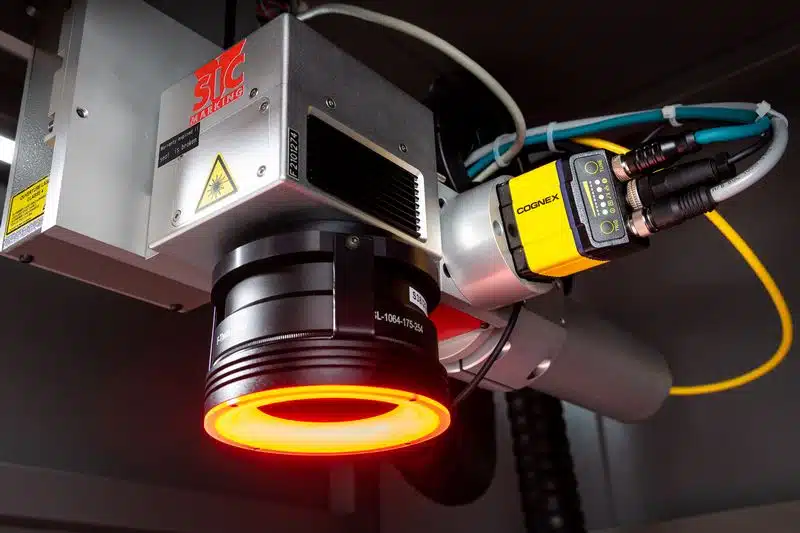

• Интегрированная камера считывания (Integrated Read Function) — высокоразрешающая камера в головке лазера автоматически верифицирует нанесённые Data Matrix, QR-коды и другие 2D-символы сразу после маркировки. Оценка по стандартам ISO 29158 и ISO 15415 передаётся через сеть или дискретные выходы. Без перемещения детали и без потери времени.
• Промышленные платы связи — опциональные модули Profibus, Profinet, Ethernet/IP обеспечивают прямую интеграцию с контроллерами Siemens, Rockwell, Beckhoff и другими. Лазер может работать полностью автономно от PLC, получая переменные данные (номера, даты) через шину.
• Система удаления дыма (Fume Evacuation) — обязательный компонент для защиты линзы и оператора. Доступны две версии: производительностью 180 м³/ч (компактный блок 310×320×460 мм) и 320 м³/ч (365×501×740 мм) с HEPA-фильтром (<1 мкм) и активированным углем. Полное соответствие экологическим нормам.

Материалы и отрасли применения

MOPA-лазер с регулируемой длительностью импульса обеспечивает высококонтрастную, нестираемую маркировку на широком спектре материалов:

• Металлы и сплавы: нержавеющая сталь (чернение и цветная маркировка), углеродистая сталь, алюминий (включая анодированный), титан, медь, латунь, инконель.
• Пластики и полимеры: ABS, поликарбонат, полиамид, PBT, ПЭТ, полипропилен — без оплавления и пузырей, с высоким контрастом.
• Покрытия: окрашенные поверхности, гальваника, керамика.

Оборудование востребовано в автомобилестроении (VIN, номера деталей, маркировка на литых элементах), аэрокосмической отрасли, медицинском приборостроении (инструменты, импланты), электронике и общем машиностроении. Функция 3D делает его незаменимым для нанесения кодов на корпусах редукторов, турбинных лопатках, пресс-формах и других деталях со сложным рельефом.

Простота интеграции и поддержка инженеров SIC Marking

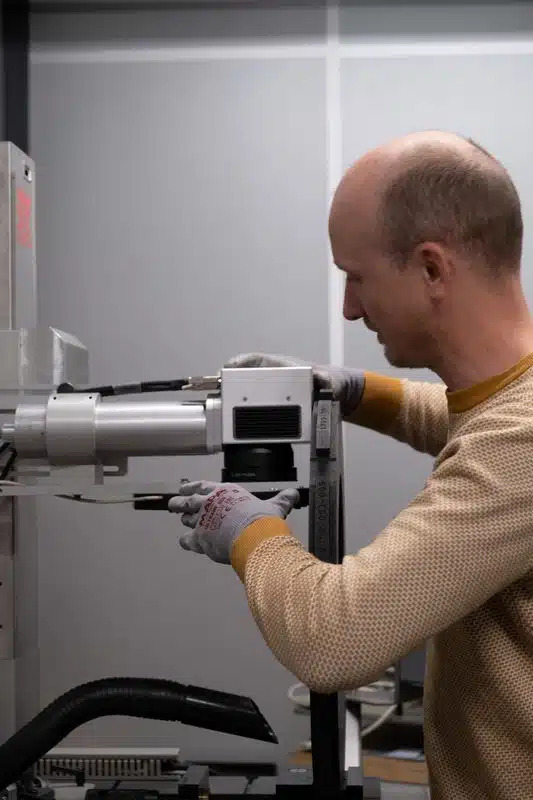

Благодаря компактным габаритам и поддержке промышленных протоколов, маркиратор sici104hd3D-20W легко встраивается в существующие линии. Наши специалисты проводят бесплатные тесты на ваших образцах, подбирая оптимальные настройки импульсов, скорости и фокуса для конкретных материалов и геометрии. Гарантированный ресурс источника 100 000 часов и отсутствие регулярного обслуживания делают это оборудование выгодным вложением с быстрой окупаемостью.
