Интегрируемый лазерный маркиратор с функцией 3D-маркировки, окно 100х100мм, мощность 30Вт

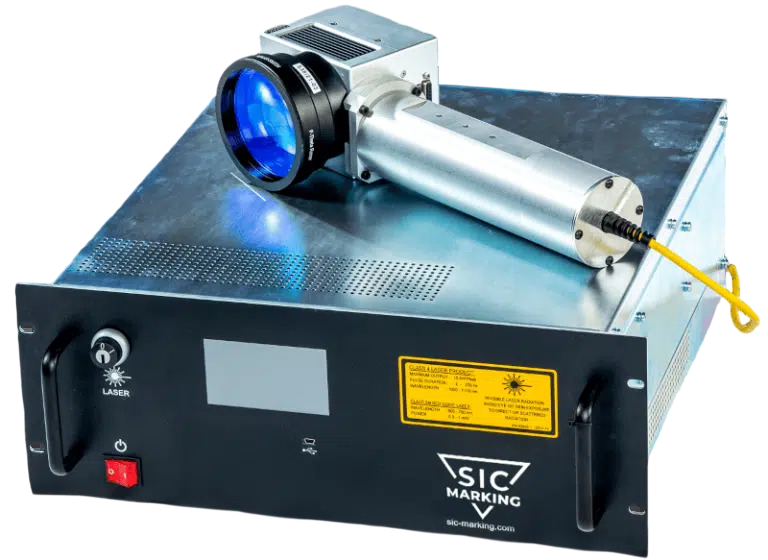

Лазерный маркиратор i104 High Power 3D (sici104e3D-30W): мощность 30 Вт и трёхмерная маркировка для сложных задач

Артикул sici104e3D-30W представляет собой высокопроизводительный встраиваемый лазерный маркиратор линейки SIC Marking i104 High Power, дополненный функцией трёхмерной обработки. Устройство оснащено иттербиевым волоконным лазером мощностью 30 Вт, который обеспечивает повышенную глубину маркировки, высокую скорость и стабильность в самых требовательных производственных средах. Модель идеально подходит для нанесения VIN-кодов (0,2 мм и глубже), текстурной обработки поверхностей, зачистки проводов от изоляции и маркировки деталей, подвергаемых последующей пескоструйной обработке или нанесению покрытий. Благодаря встроенной 3D-функции с автоматической подстройкой фокальной плоскости в диапазоне ±40 мм, маркиратор легко справляется с деталями сложной геометрии — уступами, конусами, выпуклыми и вогнутыми поверхностями.

Ключевые возможности и преимущества sici104e3D-30W

• Мощность 30 Вт для глубокой маркировки — остаётся читаемой после дробеструйной обработки, покраски или антикоррозионного покрытия. Идеально для VIN-маркировки автомобильных рам и кузовов.
• 3D-функция с диапазоном ±40 мм — программная подстройка фокуса для деталей с переменной высотой, ступенчатых и криволинейных поверхностей. Без механического перемещения оси или головки.
• Полная автономность (Standalone) — не требуется внешний ПК. Управление напрямую через PLC по Profibus, Profinet или Ethernet/IP (опциональные платы). Один кабель связи — полный контроль.
• Ресурс 100 000 часов — волоконный источник с воздушным охлаждением не требует замены ламп, чернил или игл. Круглосуточная работа в 3 смены без потери мощности.
• Универсальность применения — текстурирование (изменение шероховатости для улучшения сцепления или очистки), зачистка проводов от изоляции под пайку или обжим, удаление покрытий для обеспечения электропроводности.
• Компактность и простота интеграции — головка 5 кг, блок управления 25 кг. Лёгкий монтаж в боксы, на роботизированные руки или в ограниченное пространство линий.

3D-функция: точная маркировка на деталях сложной формы

Стандартные лазерные маркираторы требуют строгого соблюдения фокусного расстояния, что ограничивает их применение на деталях с переменной геометрией. Встроенная 3D-функция в модели sici104e3D-30W автоматически корректирует положение фокальной плоскости в пределах ±40 мм от номинального значения. Это позволяет наносить чёткие, неискажённые символы и коды на литые корпуса с рёбрами, ступенчатые валы, изогнутые кронштейны и пресс-формы. Программная подстройка не требует дополнительных осей движения, сохраняя высокую скорость маркировки и упрощая интеграцию.

Опции и совместимость для промышленных сетей

• Промышленные платы связи — опциональные модули Profibus, Profinet, Ethernet/IP позволяют интегрировать маркиратор в любую автоматизированную линию с контроллерами Siemens, Rockwell, Beckhoff и другими. Переменные данные (серийные номера, даты) передаются напрямую из PLC.
• Система удаления дыма (Fume Evacuation) — обязательна для мощных лазеров. Две версии: 180 м³/ч (310×320×460 мм) для компактных боксов и 320 м³/ч (365×501×740 мм) для интенсивной inline-работы. HEPA-фильтр (<1 мкм) и активированный уголь обеспечивают чистоту линзы и безопасность персонала.

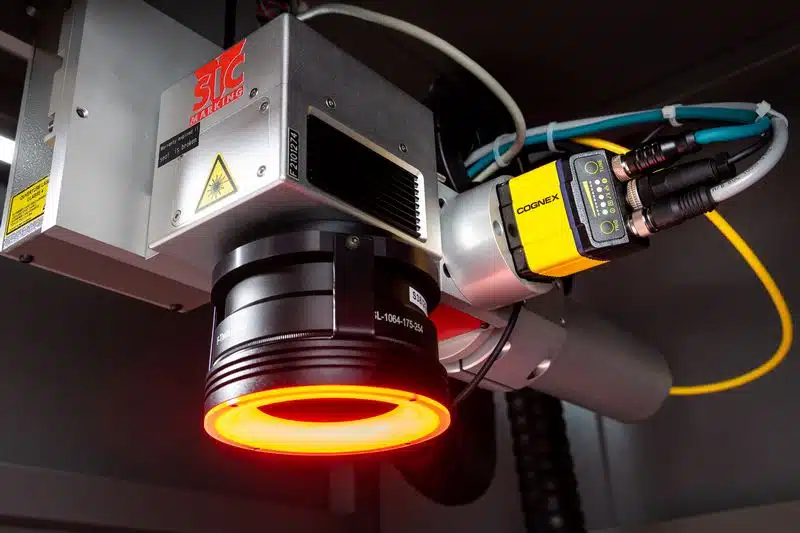

• Считыватель DataMatrix для интеграции — опциональная камера позволяет верифицировать нанесённые коды непосредственно на линии, передавая результат через промышленную сеть.

Области применения и материалы

Благодаря высокой мощности 30 Вт и 3D-функции, маркиратор sici104e3D-30W эффективен на следующих материалах и задачах:

• Глубокая маркировка металлов — нержавеющая сталь, конструкционная сталь, алюминий, титан. Остаётся читаемой после пескоструя, покраски, гальваники.
• VIN-маркировка автомобильных шасси — глубина 0,2–0,5 мм за цикл около 20 секунд, соответствует отраслевым стандартам.
• Текстурирование и зачистка — изменение шероховатости поверхности металлов и пластиков, удаление изоляции с проводов (медь, алюминий), очистка контактных площадок.

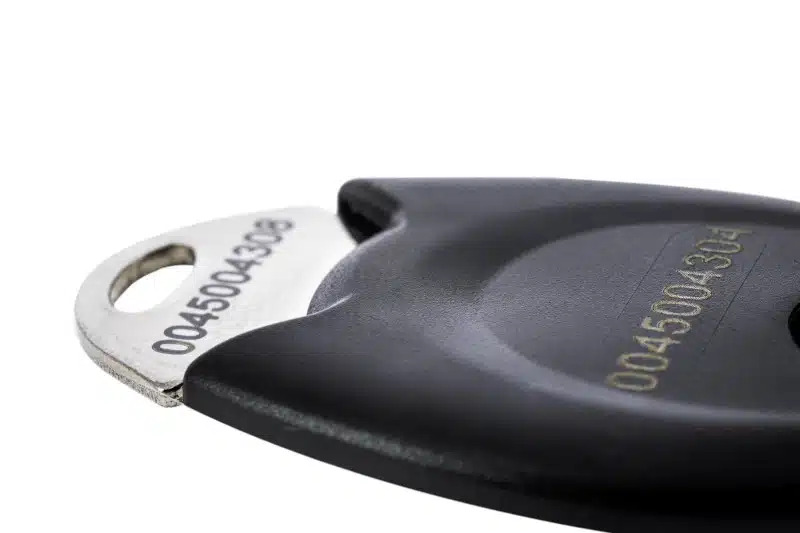

• Промышленные пластики — ABS, полиамид, поликарбонат, композиты для нанесения стойких к истиранию кодов и логотипов.

Оборудование востребовано в автомобилестроении (VIN, номера агрегатов), аэрокосмической отрасли (маркировка турбинных лопаток), производстве электродвигателей (зачистка проводов), общем машиностроении и металлообработке.

Экономическая эффективность и поддержка

Автономная архитектура без необходимости во внешнем ПК снижает начальные затраты на организацию рабочего места и исключает простои из-за сбоев операционной системы. Отсутствие расходных материалов (чернила, иглы, клише) и высокий ресурс источника обеспечивают быструю окупаемость — обычно менее 12 месяцев.
