Стационарный лазерный маркиратор LBOX2, окно 100х100мм, мощность 50Вт

Промышленная стационарная лазерная установка SIC Marking LBOX2 (артикул: sicLBOX2-PC-50W) представляет собой передовое технологическое решение, разработанное для скоростного и высокоточного нанесения нестираемой маркировки на детали из металлов и пластмасс малых и средних габаритов. Данный комплекс сочетает в себе сильные стороны базовой платформы LBox и повышенную мощность встроенного излучателя, что позволяет достичь предельной плотности лазерной энергии на обрабатываемом участке. Оборудование ориентировано на интеграцию в процессы единичного, мелкосерийного и крупносерийного производства, где критически важны скорость цикла и безупречная читаемость наносимых данных.

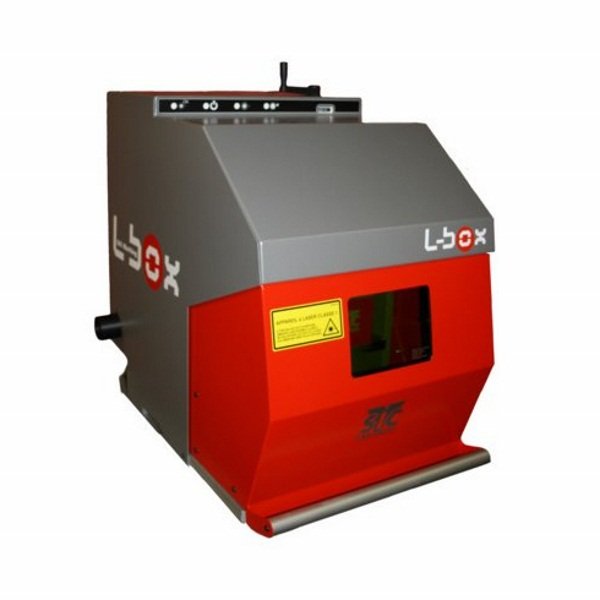

Особое внимание в конструкции лазерного маркиратора уделено эргономике рабочего места оператора и его защите. Закрытый кабинет полностью предотвращает выход лазерного излучения за пределы рабочей камеры, благодаря чему эксплуатация оборудования допускается в любых цехах без организации обособных зон безопасности. Безопасный визуальный контроль за ходом выполнения программы осуществляется через защитный иллюминатор, стекло которого полностью задерживает вредные для зрения отраженные лазерные лучи. Оригинальный механизм подъема кожуха спроектирован так, что не требует свободного места позади или над корпусом установки, открывая при этом свободный доступ к внутренней камере с трех сторон для оперативной загрузки деталей.

Параметры и технические свойства модификации LBOX2

Оптико-физические характеристики излучателя

В основе системы лежит иттербиевый волоконный лазер, обеспечивающий импульсный режим генерации излучения. Номинальная мощность излучателя составляет 50 Вт при рабочей длине волны 1064 нм. Частота следования импульсов регулируется в диапазоне от 20 до 80 кГц, что позволяет точно подбирать режимы обработки под конкретные типы материалов.

Геометрические и массогабаритные показатели

Рабочее пространство установки строго оптимизировано под промышленные стандарты. Размер штатного поля маркировки составляет 100х100 мм, но конструкция допускает расширение зоны обработки до 170х170 мм при использовании опционального объектива. Максимальная высота обрабатываемого изделия составляет 235 мм, а свободная площадь монтажного стола имеет габариты 370х450 мм. При внешних габаритах корпуса 503х780х700 мм общая масса стационарной установки составляет 40 кг, что делает её достаточно мобильной для переразмещения внутри цеха.

Практический функционал системы

Режимы маркировки и форматы данных

Маркиратор LBOX2 поддерживает широкий спектр алгоритмов нанесения информации. Программный комплекс позволяет выполнять маркировку текстовых строк по прямой линии, под произвольным углом, по окружности, а также в зеркальном отображении. Система осуществляет автоматическую генерацию динамических параметров: текущей даты, точного времени, кодов рабочих смен и порядковых номеров деталей по заданному шагу.

Работа с графикой и кодированием

Помимо стандартных буквенно-цифровых данных, лазерный комплекс используется для создания плотных одномерных штрих-кодов (BarCode) и двумерных матричных кодов (DataMatrix). Интегрированное программное обеспечение поддерживает импорт векторных чертежей, товарных знаков предприятий и сложных графических логотипов непосредственно в рабочую зону маркировки. Точное позиционирование оптической оси по высоте перед началом цикла выполняется с помощью лазерного диода-целеуказателя.

Главные конструктивные достоинства

Преимущества силовой платформы 50 Вт

Комплектация базовой механической платформы LBox мощным лазерным источником на 50 Вт позволяет эффективно испарять материал на твердых, закаленных и тугоплавких сплавах, с которыми не справляются стандартные излучатели меньшей мощности. Повышенный силовой ресурс гарантирует стабильную глубину гравировки даже при высокой скорости прохода луча.

Эргономика и кинематика защитного кожуха

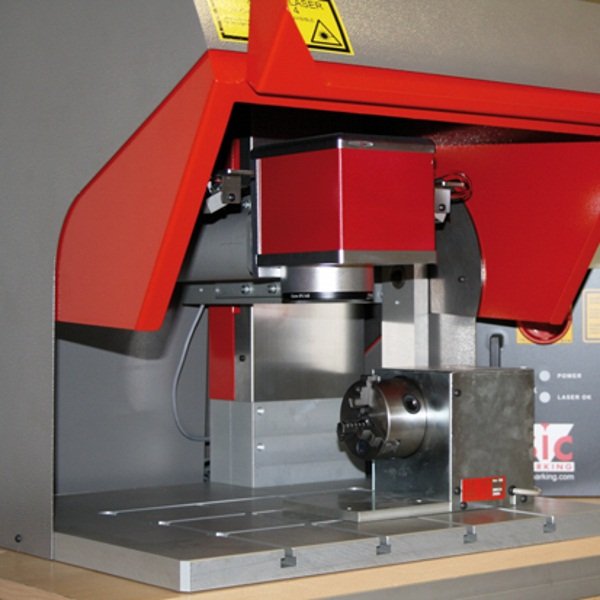

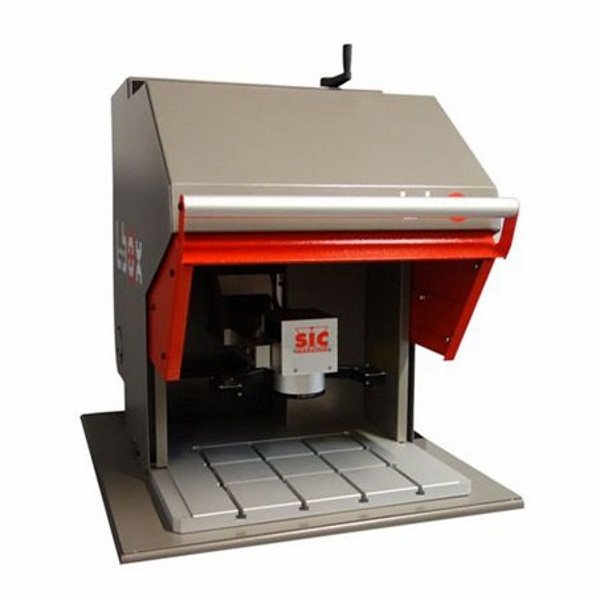

Специальная траектория движения защитного купола открывает легкий доступ к монтажному столу, существенно сокращая время на установку и снятие заготовок. Конструкция подъемного механизма исключает необходимость резервирования свободного пространства сверху или сзади установки, что позволяет монтировать аппарат вплотную к стенам или элементам производственных линий.

Прецизионная оптика и стабильная станина

Высокоскоростные гальванометрические сканаторы обеспечивают точное позиционирование лазерного луча, исключая деформацию и размытие геометрии мелких символов на предельных скоростях маркировки, достигающих 300 символов в секунду. Жесткий силовой каркас и тяжелая безвибрационная станина эффективно гасят внешние механические колебания, гарантируя неизменность фокусного расстояния в процессе непрерывной работы.

Почему стоит купить оборудование SIC Marking LBOX2

Ключевые эксплуатационные преимущества модели

Выбор в пользу модификации LBOX2 мощностью 50 Вт обусловлен набором важных технико-экономических факторов:

• Высокая производительность: увеличенная плотность энергии сокращает общее время цикла обработки одной детали.
• Абсолютная безопасность класса 1: герметичная рабочая камера полностью блокирует излучение, исключая необходимость использования оператором специальных защитных очков.
• Интуитивный запуск: программное обеспечение имеет русифицированный интерфейс и не требует длительного обучения персонала для подготовки первых рабочих программ.
• Эффективное позиционирование: встроенный световой указатель фокуса позволяет быстро настроить фокусное расстояние для заготовок различной толщины.
• Отсутствие расходных материалов: твердотельный волоконный излучатель функционирует без использования газовых смесей и охлаждающей жидкости.
