Стационарный лазерный маркиратор XLBOX, окно 170х170мм, мощность 50Вт

Индустриальный стационарный лазерный комплекс XLBOX с излучателем мощностью 20 Вт представляет собой закрытую высокотехнологичную рабочую станцию, созданную для бесконтактного нанесения стойкой контрастной текстовой, графической и цифровой информации. Данное оборудование разработано специально для непрерывной эксплуатации в жестких условиях промышленного производства и ориентировано на обработку малогабаритных и средних деталей. Продуманная геометрия рабочей камеры XLBOX позволяет позиционировать более крупные изделия по сравнению с младшими модификациями линейки, гарантируя при этом абсолютную безопасность персонала и гибкую адаптацию к производственным задачам.

Станция гармонично сочетает в себе надежность импульсного волоконного излучателя, автоматизированную систему перемещения по вертикальной оси Z и эргономичный защитный корпус. Использование передовых аппаратных и программных решений позволяет легко встраивать данный маркиратор в технологические линии металлообрабатывающих, приборостроительных и машиностроительных производств, где предъявляются повышенные требования к скорости нанесения информации, точности позиционирования и долговечности готовой маркировки.

Параметры и технические свойства лазерной станции XLBOX 20 Вт

Оптические и излучающие характеристики

В основе системы лежит иттербиевый волоконный лазер (Ytterbium fiber laser) с номинальной мощностью излучения 20 Вт и рабочей длиной волны 1064 нм. Импульсный формат излучения и диапазон модуляции частоты от 20 до 500 кГц позволяют осуществлять прецизионную обработку широкого спектра материалов. Для визуализации зоны обработки применяется интегрированный пилотный лазерный диод.

Геометрия и позиционирование

Стандартная рабочая зона оснащена линзой с активным полем маркировки 100х100 мм, при этом базовая платформа поддерживает установку линзы 170х170 мм. Предельная высота маркируемого изделия при использовании объектива 100х100 мм составляет 370 мм. Внутреннее пространство шкафа имеет габариты 570х564 мм. Управление фокусным расстоянием по оси Z осуществляется при помощи моторизованного привода, также реализована возможность работы со сложным рельефом в режиме 3D-маркировки.

Физические и эксплуатационные параметры

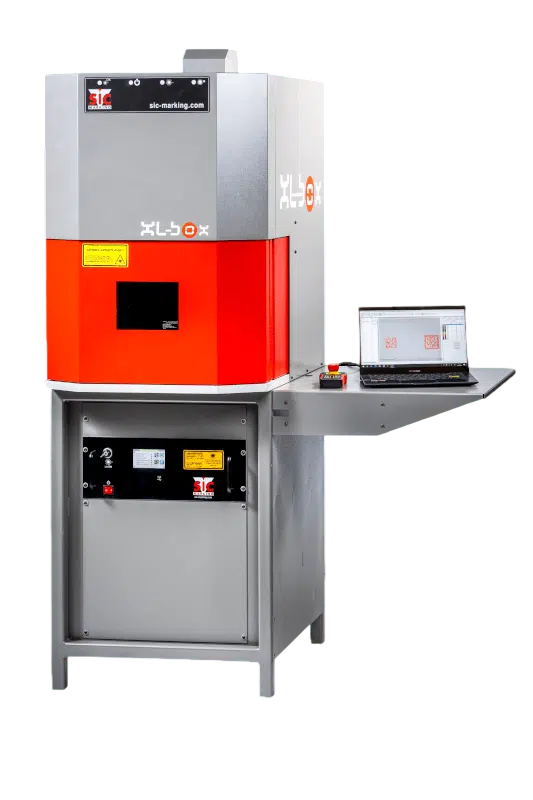

Оборудование выполнено в защищенном металлическом корпусе с внешними габаритными размерами 653х753х887 мм и общим весом конструкции 50 кг. Механизм перемещения защитной створки оснащен пневматическим приводом. Оптическая система использует воздушный способ охлаждения. Подключение к электросети требует параметров 220 В (50-60 Гц) при пиковом энергопотреблении установки 750 Вт. Длина защищенного волоконно-оптического кабеля составляет 3 м. Уровень безопасности соответствует классу 1 согласно международному регламенту IEC 60825-1.

Почему стоит выбрать оборудование XLBOX 20 Вт

Приобретение стационарного лазерного маркиратора XLBOX мощностью 20 Вт обусловлено ключевыми факторами, важными для современного производства: стабильностью технологического процесса, эксплуатационной безопасностью и быстрой адаптацией под новые задачи.

Высокая стабильность характеристик лазерного пучка гарантирует повторяемость наносимого рисунка или кода на каждой детали, исключая появление нечитаемых символов при формировании плотных матричных кодов, таких как DataMatrix или PDF417. Ресурс волоконного лазерного источника обеспечивает непрерывную работу оборудования с минимальными расходами на обслуживание. Закрытое исполнение по классу безопасности 1 позволяет интегрировать комплекс в любой точке сборочного цеха без сооружения дополнительных защитных перегородок. Высокий уровень автоматизации, реализованный через пневматический подъем двери и моторизованную ось Z, снижает влияние человеческого фактора на качество готовой продукции и минимизирует временные затраты на переналадку.

Конструктивные особенности внутреннего пространства и оптической системы

Концентрация лазерной энергии

Данная комплектация оснащена оптикой с полем фокусировки 100 на 100 мм. Это решение позволяет сконцентрировать лазерную энергию в компактном пятне, что необходимо для достижения глубокого контраста и высокой скорости прорисовки на прочных металлах и сплавах.

Зависимость высоты детали от типа линзы

Фокусируемый объектив 100 на 100 мм позволяет обрабатывать детали высотой до 370 мм благодаря величине фокусного расстояния и свободному ходу моторизованного привода оси Z. При использовании объектива с зоной 170 на 170 мм фокусное расстояние увеличивается, что снижает допустимую высоту заготовки. Данную особенность следует учитывать при проектировании фиксирующей оснастки.

Вместимость рабочей камеры

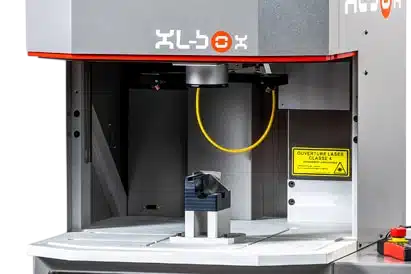

Геометрические размеры внутреннего отсека составляют 570 на 564 мм, что позволяет свободно укладывать крупные элементы, выходящие за границы зоны действия лазерного луча.

Технологические возможности и гибкость настройки

В основе лазерной станции XLBOX лежит иттербиевый волоконный излучатель мощностью 20 Вт, способный работать в импульсном режиме на частотах от 20 до 500 кГц. Широкий частотный диапазон позволяет настраивать параметры воздействия под конкретные материалы: от глубокой гравировки на легированных сталях и титане до деликатного вспенивания полимеров или прецизионного снятия лакокрасочного и анодированного слоя.

Программное управление процессами

Формирование макетов, настройка мощности, скорости, генерация линейных и двухмерных штрихкодов, серийных номеров и дат осуществляются на внешнем компьютере при помощи оригинального программного обеспечения SIC Marking. Передача лазерного излучения из аппаратного блока в оптическую сканирующую головку производится посредством гибкого волоконного световода длиной 3 метра, защищенного металлической бронеоболочкой. Для быстрого позиционирования заготовок внутри камеры и предварительной визуализации контура маркировки устройство оснащено пилотным лазерным целеуказателем.

Главные конструктивные преимущества системы XLBOX

Максимальная защита по классу 1

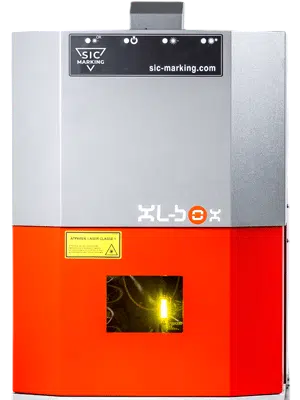

Герметичный металлический корпус полностью блокирует лазерное излучение с длиной волны 1064 нм, соответствуя требованиям стандарта IEC 60825-1. Наблюдение за ходом выполнения операции осуществляется через смотровое окно со специальным защитным стеклом. Станцию можно устанавливать в непосредственной близости от других рабочих мест без необходимости использования персоналом индивидуальных средств защиты органов зрения.

Удобная трехсторонняя загрузка

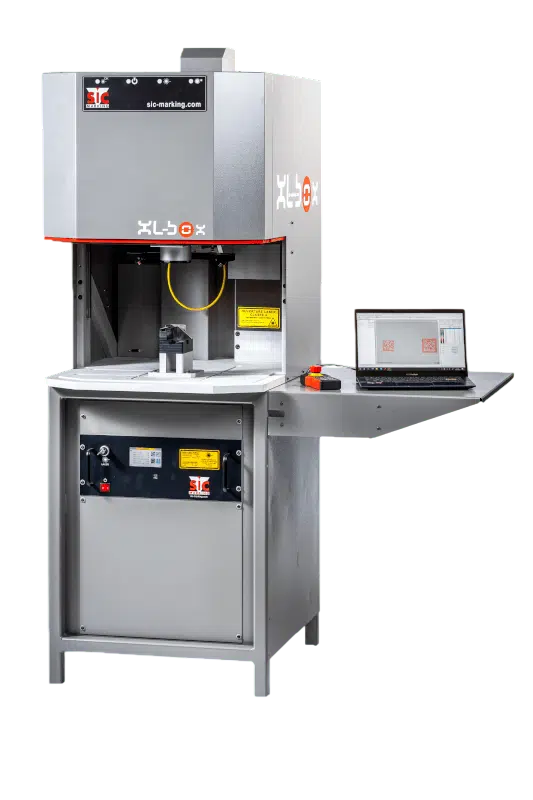

Конструкция подъемного кожуха спроектирована так, что при открытии двери оператор получает свободный доступ к рабочей зоне с трех сторон. Это упрощает загрузку тяжелых или нестандартных деталей и ускоряет процесс их позиционирования.

Автоматизированный пневмопривод двери

Механизм автоматического открытия и закрытия рабочей камеры с помощью пневматического привода снижает физическую утомляемость оператора, сокращает время вспомогательного цикла и увеличивает общую пропускную способность рабочего места.

Поддержка работы в формате 3D

Сочетание моторизованной вертикальной колонны и специализированного программного обеспечения позволяет наносить маркировку на детали сложной формы — ступенчатые, изогнутые, наклонные и цилиндрические поверхности. Динамическая компенсация фокусного расстояния исключает необходимость механической перестройки положения детали.

Простота подключения и экономичность

Станция работает от стандартной сети 220 В и потребляет 750 Вт. Воздушная схема охлаждения лазерного источника не требует заправки жидкостями и сложного обслуживания. Для полноценной эксплуатации требуется линия сжатого воздуха для пневмопривода и управляющий персональный компьютер.
