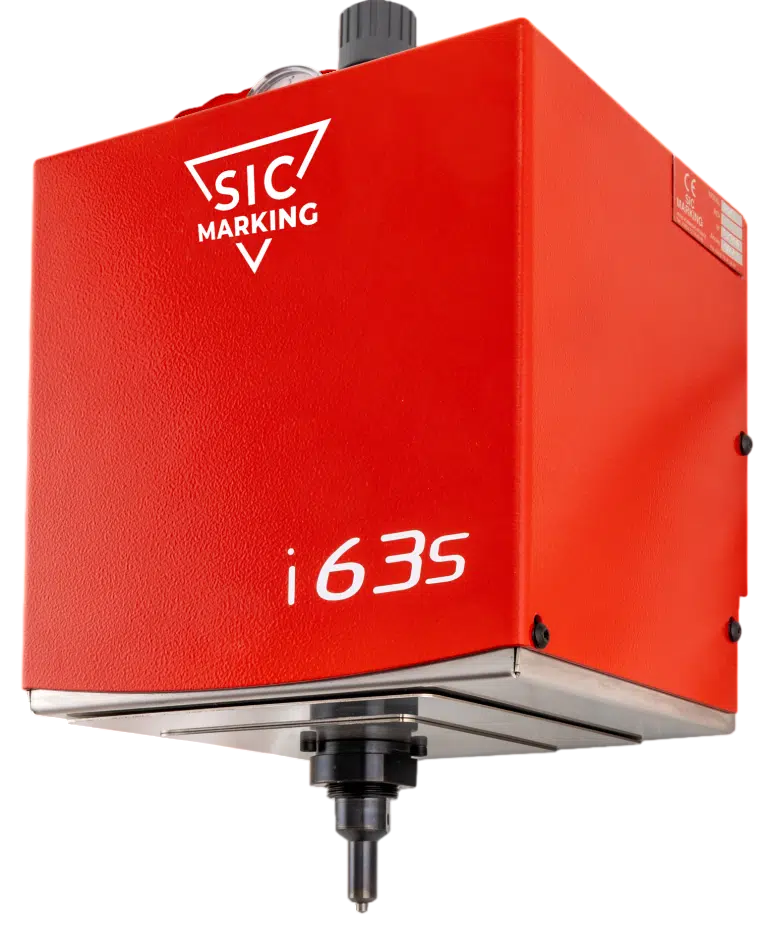

Интегрируемый маркиратор e10R-i63s, окно 60х30мм, прочерчивание, поршень d=20мм

Промышленный встраиваемый скрайбер e10R-i63s представляет собой специализированный технологический комплекс, созданный для нанесения нестираемой маркировки методом прочерчивания. Данный аппарат разработан для монтажа в автоматические сборочные линии, роботизированные ячейки и конвейерные контуры современного производства. Устройство обеспечивает получение контрастных, высокоточных и долговечных символов на поверхностях из твердых полимеров, сплавов и металлов. Конструкция и рабочие параметры аппарата рассчитаны на непрерывную эксплуатацию в условиях промышленной среды, где предъявляются повышенные требования к безотказности техники и качеству готового изображения.

Главная особенность технологии скрайбирования заключается в формировании непрерывного, глубокого и ровного следа. В отличие от точечного метода нанесения, прочерчивание исключает прерывистость линий, благодаря чему модель e10R-i63s является оптимальным выбором для маркировки деталей, подлежащих автоматической идентификации. Оборудование обеспечивает распознавание двухмерных кодов DataMatrix, стандартных штрих-кодов, а также буквенных и цифровых данных промышленными сканерами, видеокамерами и системами машинного зрения на всех этапах технического контроля.

Параметры и функционал управляющего модуля e10 / e10R

Назначение и интерфейс контроллера

Основным назначением модуля является точное позиционирование по координатным осям, настройка скорости перемещения иглы, шага символов и глубины прочерчивания. Взаимодействие оператора с системой осуществляется через физический интерфейс, который включает в себя пылевлагозащищенную мембранную клавиатуру и цветной информативный ЖК-экран для визуализации процесса настройки.

Память и коммуникационные интерфейсы

Ресурс встроенной памяти рассчитан на хранение более 2000 готовых шаблонов и файлов разметки. Для интеграции в общезаводскую сеть и сопряжения с управляющими компьютерами или программируемыми логическими контроллерами (ПЛК) используются дискретные порты ввода/вывода (I/O), а также последовательные интерфейсы RS-232 и RS-485.

Физические характеристики модуля

Конструктивное исполнение корпуса контроллера оптимизировано для размещения в шкафах управления или на рабочих стендах. Физические габариты модуля составляют 322х380х112 мм при общем весе устройства 5 кг.

Отраслевое применение маркиратора

Автомобилестроение

В автомобильной промышленности скрайбер применяется для нанесения VIN-кодов на кузова и шасси. Также оборудование задействовано при идентификации блоков цилиндров, элементов трансмиссии, деталей подвески и различных компонентов двигателя, где требуется высокая износостойкость нанесенных символов.

Тяжелое машиностроение и металлообработка

Маркиратор используется для клеймения трубного проката, фланцев, отливок, поковок, несущих металлических рам и элементов станочного оборудования. Глубокое прочерчивание позволяет идентифицировать заготовки даже после длительного хранения на открытых площадках.

Изготовление ответственных металлоконструкций

Данный метод незаменим для маркировки деталей, проходящих последующие этапы химической обработки, гальванизации или окрашивания. Сохранение читаемости глубокого профиля линии критически важно для прослеживаемости изделий на всех этапах технологической цепочки.

Почему стоит купить оборудование e10R-i63s

Идеальная читаемость кодов

Непрерывная линия прочерчивания создает максимальный контраст, снижая вероятность ошибок считывания при автоматическом сканировании изделий в процессе логистики или сборки.

Удобство интеграции в конвейеры

Компактный размер маркирующего узла 160х170х340 мм позволяет монтировать его в ограниченном пространстве зажимных станций, конвейерных систем и на подвижных манипуляторах роботов.

Акустический комфорт и отсутствие вибраций

Технология бесшумного скрайбирования минимизирует уровень шума в цеху и исключает передачу ударных нагрузок на деталь, что важно при работе с хрупкими или тонкостенными заготовками.

Полная автономность и экономическая эффективность

Выносной промышленный контроллер серии e10/e10R функционирует независимо от внешнего компьютера, самостоятельно решая все задачи по расчету траектории и управлению приводами. Дополнительным преимуществом выступает полное отсутствие расходов на эксплуатационные материалы (картриджи, чернила, растворители или лазерные излучатели) — для работы требуются только электросеть и магистраль сжатого воздуха.

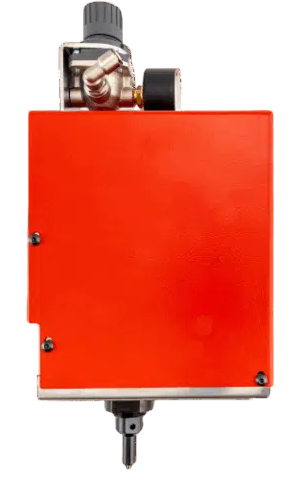

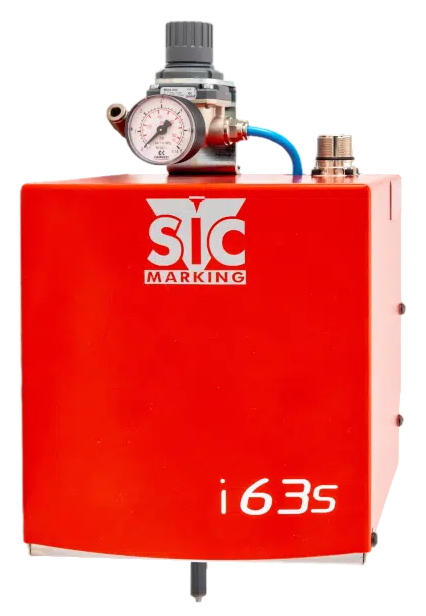

Технические параметры рабочей головы i63s

Спецификация маркирующего оборудования

Технические характеристики механического узла определяют возможности его встраивания и производительность:

- Метод нанесения информации: скрайбирование (механическое прочерчивание)

- Рабочая зона маркировки (окно): 60х30 мм

- Диаметр пневмоцилиндра (поршня): 20 мм

- Давление сжатого воздуха в системе: 6 бар

- Механизм перемещения инструмента: электрический привод по координатам X и Y с пневматическим прижимом маркирующей иглы

- Физические габариты рабочей головы: 160х170х340 мм

- Вес рабочей головы: 7,8 кг

- Материал защитного исполнения корпуса: сталь

Технологические возможности маркировочного комплекса

Широкий спектр наносимых данных

Комплекс позволяет наносить сквозные номера, буквенно-цифровые строки, даты, логотипы брендов, VIN-коды и двухмерные штрих-коды DataMatrix. Интеллектуальный алгоритм обеспечивает автоматическую генерацию переменных: смену серийных номеров, текущего времени, даты и рабочих смен без необходимости ручной корректировки программы.

Интеграция и защищенность

Прямое сопряжение с автоматикой (ПЛК) гарантирует передачу сигналов о начале цикла, готовности к работе и возникающих системных ошибках через дискретные входы и выходы. При этом создание, корректировка и запись макетов маркировки в память устройства могут выполняться автономно с помощью встроенного интерфейса контроллера. Надежная защита механизмов обеспечивается металлическим герметичным кожухом, который предотвращает проникновение окалины, смазочно-охлаждающей жидкости, металлической стружки и пыли к направляющим и приводам осей.
